CBNチップーNSBシリーズ

目次

・特殊誘導磁場とは?

・2種類のCBN材種

・価格表、標準品詳細

・ホーニング形状

・再研磨について

・再研磨後の芯下げ調整シムシートの販売

特殊誘導磁場とは?

特殊誘導磁場は超硬工具、ハイス工具、CBN工具等で用いられる特殊な表面処理となります。

近年よく用いられる表面処理と大きく異なる部分は磁場エネルギーを照射し、工具材そのものの硬度を強化する点にあります。

刃先構成を維持させる為、シャープエッジ工具のコーティング後の先端も極力シャープに保つことが可能です。

また、従来のコーティングと違う大きな点の一つは材質改善を行う為再研磨後にも影響するという点にございます。

膜質技術ではないのでコーティングも併用可能です。当社では特殊誘導磁場+TiAlNコートを推奨しておりますが、

CBN以外でも特殊誘導磁場処理用のTiAlN,CrN,Ti,Al,TiCN,DLC等各種コートを用意しております。

下記に記載しておりますTNGA160○○,DNGA1504○○以外にもご依頼頂ければ製作させていただきます。

2種類のCBN材種

CBN材種詳細

NSB60

含有量90%のCBN材

NSB135

含有量50%のCBN材

価格表・標準品詳細

・ご採用頂いた際は10個以上のご発注でお願いいたします。

・材種による価格変動はございません。

※現在数多くのご依頼を頂いております。テスト在庫には限りもございますのでお早めにご相談お願いいたします。

TNGA1604標準品
TNGA1604仕様図

形状仕様図

ホーニング

ホーニング形状

  コーナー数 コーナーR
①NSB-TNGA1604 3
R0.2
R0.4
R0.8

DNGA1504標準品
DNGA1504仕様図

形状仕様図

ホーニング

ホーニング形状



コーナー数

コーナーR
②NSB-DNGA1504 2
R0.2
R0.4
R0.8

CNGA1204標準品
CNGA1204仕様図

形状仕様図

ホーニング

ホーニング形状

  コーナー数 コーナーR
③NSB-CNGA1204 2
R0.2
R0.4
R0.8

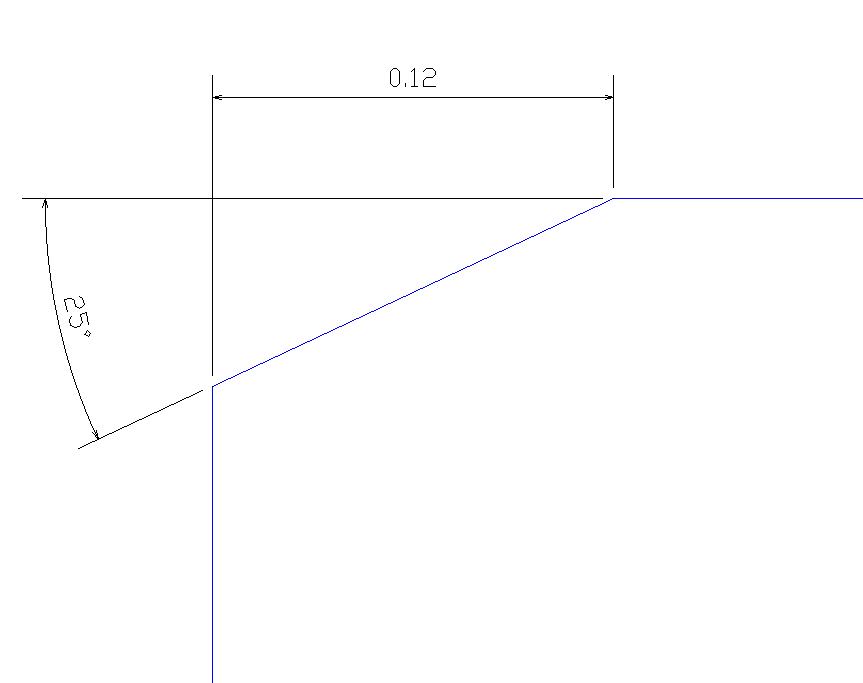

ホーニング形状

お客様がご希望されるホーニング形状に対応可能!ホーニング形状を決める前の中間切削材を持ち合わせていている為、特殊なR形状,ホーニング形状にも素早く対応可能です!

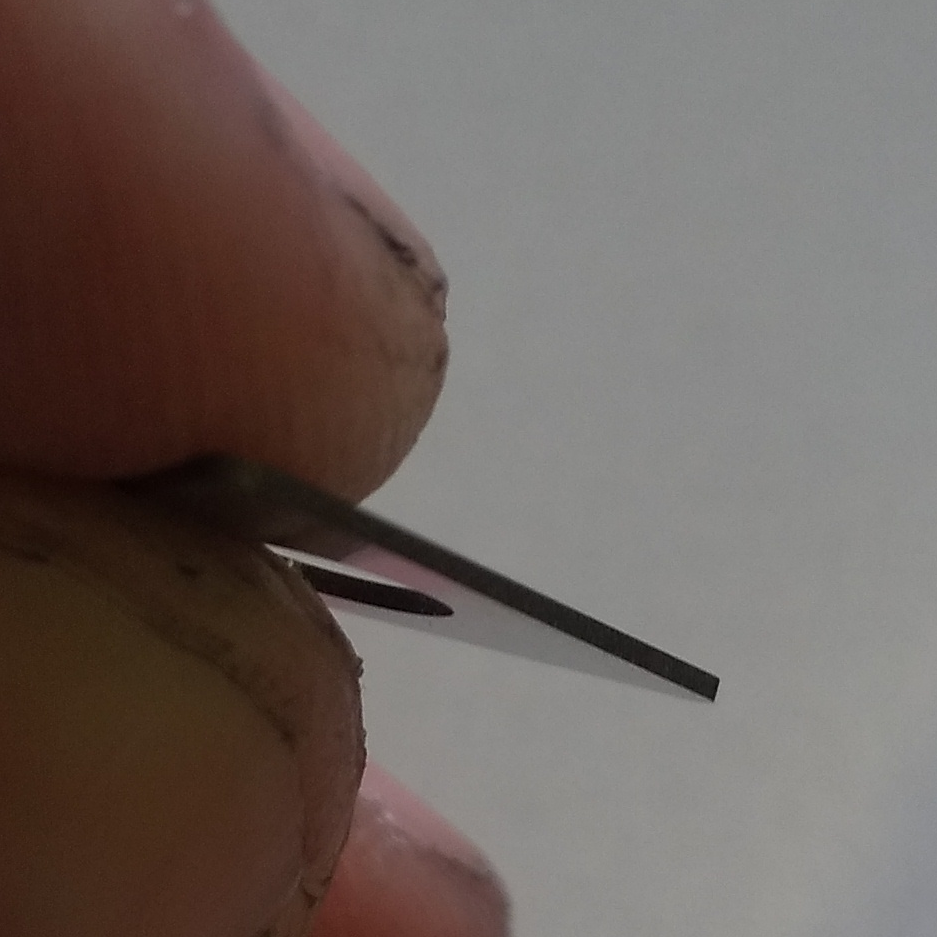

再研磨後の芯下げ調整用シムシートの販売

三角シムシート

 再研磨後の芯下げ変化を気にされるお客様向けにシムシートの販売をしております!チップとホルダーの間に嚙ませることで、芯下げ変化なく、ご使用可能です!TNGA16,CNGA12,DNGA15の0.2mm幅を取り揃えております。

(単価2,000円)
